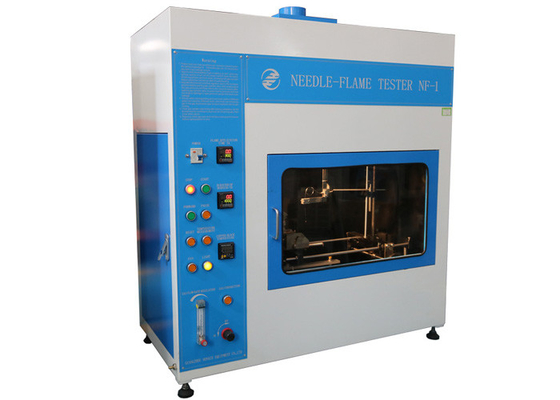

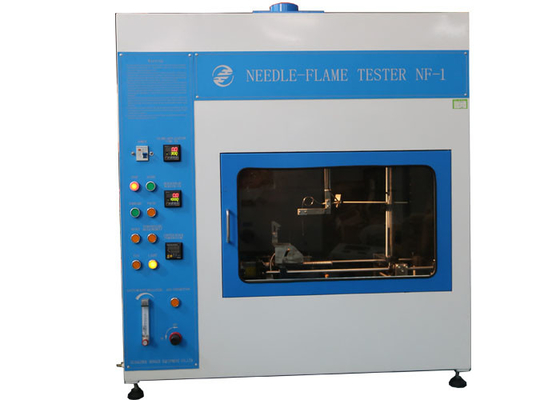

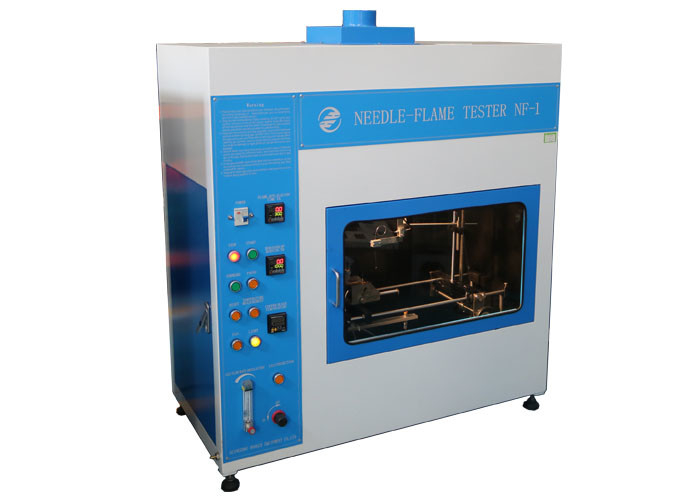

Flammen-Prüfvorrichtungs-Entflammbarkeits-Testgerät der Nadel-IEC60695-11-5

Testgerät-Nadel-Flammen-Prüfvorrichtung der Entflammbarkeits-IEC60695-11-5 mit elektrischer Steuerung und Knopf-Operation

Standard:

Feuergefahrprüfung Iecs 60695-11-5 – Teil 11 -5: Testflammen – Nadel-Flammenprüfmethode – Apparat, bestätigende Testanordnung und Anleitung.

Beschreibung der Prüfeinrichtung:

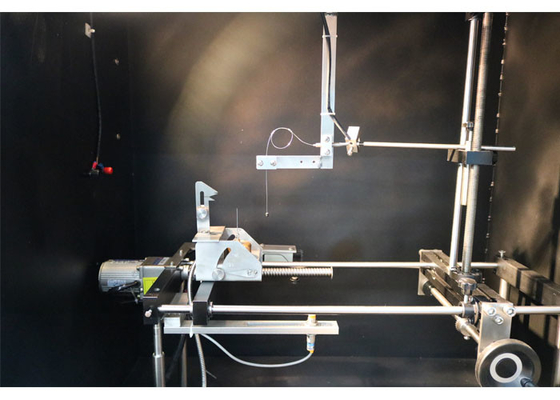

• Brenner:

Der Brenner, zum der Testflamme zu produzieren besteht aus einem Rohr mindestens 35 Millimeter lang mit einer Bohrung von 0,5 Millimeter ± 0,1 Millimeter und ein Außendurchmesser, der nicht 0,9 Millimeter übersteigt.

Der Brenner wird mit dem Butan- oder Propangas geliefert, das eine Reinheit von 95% mindestens hat. Es gibt keine Luft, die zum Brennerrohr zugelassen wird.

• Flamme:

Mit der Achse des Brenners in der vertikalen Position, wird die Gasversorgung justiert, damit die Länge der Flamme 1 2 Millimeter ± 1 Millimeter ist, wenn Sie in überwundenem Licht gegen einen dunklen Hintergrund angesehen werden (sehen Sie Abbildung 1 A). Die Flamme wird unter Verwendung des Apparates bestätigt und Verfahren führte im Anhang A. einzeln auf. Die Testzeit, damit die Temperatur von 1 00 °C ± 5 °C bis 700 °C ± 3 °C ist 23,5 s-± 1,0 S. sich erhöht.

• Labor-fumehood/-kammer:

Das Labor-fumehood/-kammer haben ein inneres Volumen von mindestens 0,5 m³. Die Kammer liefert eine Entwurf-freie Umwelt, während, normale thermische Zirkulation der Luft hinter dem Probestück erlaubend. Die Kammer ermöglicht Beobachtung des laufenden Tests. Die Innenflächen der Wände sind von einer dunklen Farbe.

Zur Sicherheit und zur Bequemlichkeit ist es wünschenswert, dass diese Einschließung (die vollständig geschlossen werden kann), mit einem Extraktionsgerät, wie einem Abluftventilator gepasst wird, um Produkte der Verbrennung zu entfernen, die möglicherweise giftig sind. Das Extraktionsgerät wird während des Tests abgestellt und einschaltete, sofort nachdem die TIMING-Maße gemacht worden sind. Ein positiver schließend Dämpfer ist möglicherweise erforderlich.

Parameter:
