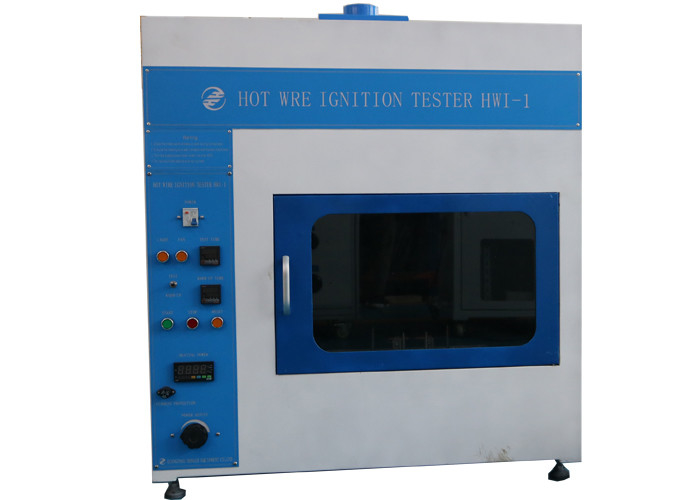

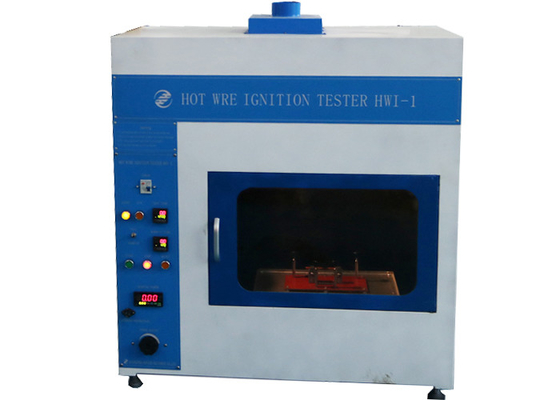

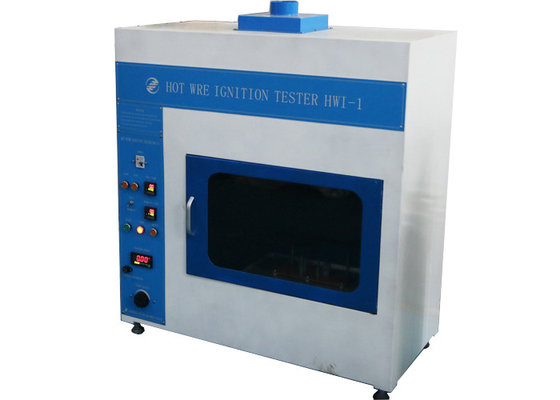

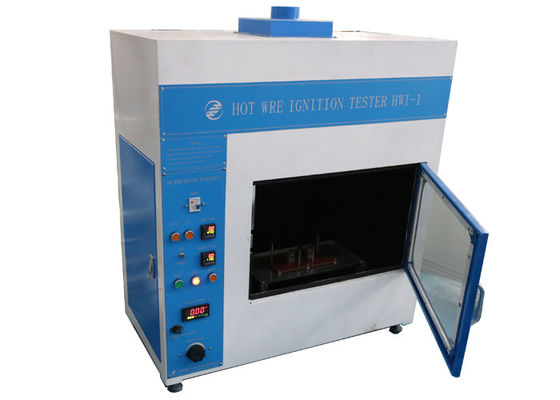

Heiße Zündungs-Prüfvorrichtungs-Entflammbarkeits-Testgerät des Draht-IEC60695-2-20

Produkt-Beschreibung

Drahtzündungsprüfvorrichtung des Testgeräts der Entflammbarkeits-IEC60695-2-20 heiße mit elektrischer Steuerung

Standard:

IEC60950-1 Informationstechnologieausrüstung – Sicherheit – Teil 1: Allgemeine Anforderungen gliedern heißen Zündungstest des Drahtes A.4 ein;

IEC60947-1 Schwachstromschalt- und steuergeräte – Teil 1: Allgemeine Regeln gliedern Draht-Zündungstest M M.1 heißen ein (HWI);

Prüfung der Feuergefahr IEC60695-2-20 — Teil 2: Das Glühen/der heiße Draht basierten Prüfmethoden — Abschnitt 20: Heiß-Drahtspule ignitability Test auf Materialien.

Beschreibung der Prüfeinrichtung:

Die Probe wird in einer Befestigung befestigt, die zwei Unterstützungsposten in Position brachte 70 Millimeter auseinander, um das Probestück in einer Waagerechte, auf einer Höhe von 60 Millimeter über der Unterseite der Kammer zu stützen, in der ungefähren Mitte der Testkammer liefert (sehen Sie Zahl M.1).

Ein 250 Millimeter-± 5 Millimeter-Länge des NiCr-Drahtes (80% Nickel, Chrom 20%, bügeln frei), ungefähr 0,5 Millimeter-Durchmesser und Haben eines Kaltwiderstandes von ungefähr 5,28 Ω/m und des Länge-zumassenverhältnisses von 580 m/kg wird benutzt. Vor der Prüfung wird der Draht in einer geraden Länge an eine variable Quelle der Energie angeschlossen, die justiert wird, um eine Verlustleistung von 0,26 W/mm im Draht während eines Zeitraums von 8 s bis 1 2 S. zu verursachen.

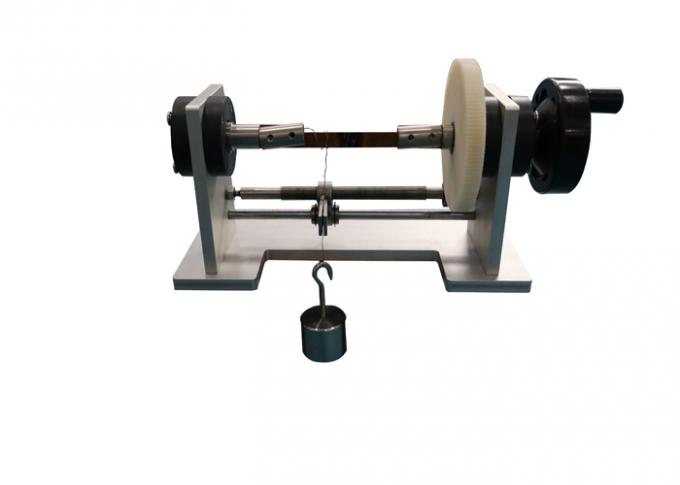

Nachdem man abgekühlt ist wird der Draht um eine Probe eingewickelt, um fünf komplette Drehungen zu bilden sperrte 6,35 Millimeter ± 0,05 Millimeter auseinander. Eine wickelnde Befestigung wird benutzt, die gleichmäßig den Draht im Mitteteil der Probe mit einer wickelnden Kraft von 5,4 n-± 0,02 N. in Position bringt.

Die Enden des Drahtes werden an die variable Energiequelle angeschlossen.

Die Versorgungsstromkreiskapazität ist genügend, ein ununterbrochenes lineares 48 Hz bis 62 Hz Energiedichte von mindestens 0,31 W/mm über der Länge des Heizungsdrahtes nahe an Einheitsenergiefaktor beizubehalten. Die Energiedichte des Versorgungsstromkreises bei 60 A und 1,5 V ist ungefähres 0,3 W/mm. Es ist möglich, den Leistungspegel zu justieren, glatt und ununterbrochen und die Macht zu innerhalb ± 2% zu messen.

Parameter:
