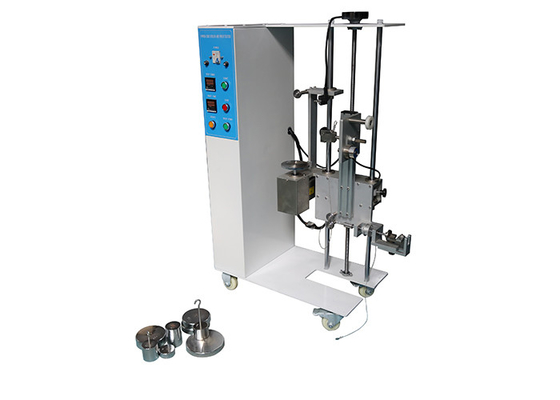

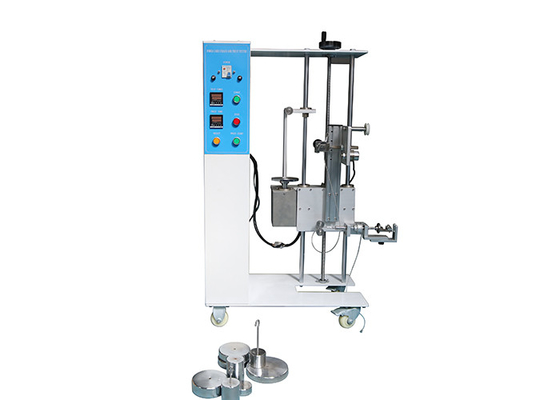

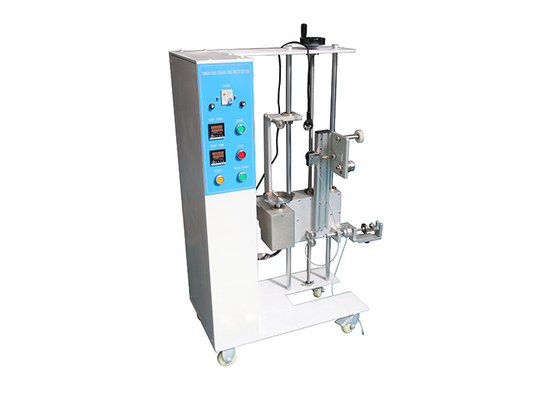

20mm Speiche-Schnur-Anchorage-Belastungs-und Torsions-Prüfvorrichtungs-Maschine

Schnüren Sie Anchorage für Versorgungs-Schnur-Haushaltsgerät-Testgerät

Standard:

Haushalt Iecs 60335-1 ‚und ähnliche Elektrogeräte – Sicherheit – Teil 1: Klausel 25,15 der allgemeinen Anforderungen‘

Anwendung:

Es wird verwendet, um zu überprüfen, ob das Schnuranchorage des Netzanschlusskabels der Haushaltsgeräte fest ist, kann Prüfung der Zugkraft verarbeiten und -drehmoments.

Geräte versahen mit einer Versorgungsschnur, und Geräte beabsichtigten, an feste Verdrahtung durch eine flexible Schnur dauerhaft angeschlossen zu werden, haben ein Schnuranchorage. Das Schnuranchorage entlastet Leiter von der Belastung, einschließlich das Verdrehen, an den Anschlüssen und schützt die Isolierung der Leiter vor Abnutzung.

Es ist nicht möglich, die Schnur in das Gerät zu drücken, in dem Ausmaß, dass die Schnur oder die internen Teile des Gerätes geschädigt werden konnten.

Eigenschaft:

Ein Kennzeichen wird auf der Schnur gemacht, während es der Zugkraft unterworfen wird, die in Tabelle 12, in einem Abstand von ungefähr 20 Millimeter vom Schnuranchorage oder von anderem passendem Punkt gezeigt wird.

Die Schnur wird dann gezogen, ohne, für 1 s in der ungünstigsten Richtung mit der Kraft zu stoßen, spezifizierte. Der Test wird 25mal durchgeführt.

Die Schnur, es sei denn, dass auf einer automatischen Schnurspule, wird dann einem Drehmoment unterworfen, das so nah angewendet wird, wie möglich am Gerät. Das Drehmoment wird in Tabelle 12 spezifiziert und wird 1 Min. beantragt.

Tabelle 12 – Zugkraft und -drehmoment:

Während der Tests wird die Schnur nicht beschädigt und keine beträchtliche Belastung an den Anschlüssen zeigt. Die Zugkraft wird wieder angewendet und die Schnur wird nicht longitudinal durch mehr als 2 Millimeter verlegt.

Parameter:
