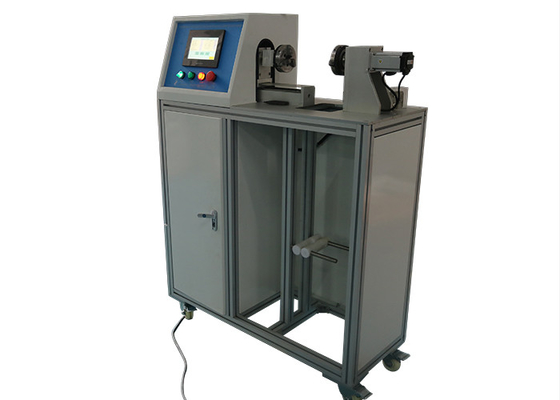

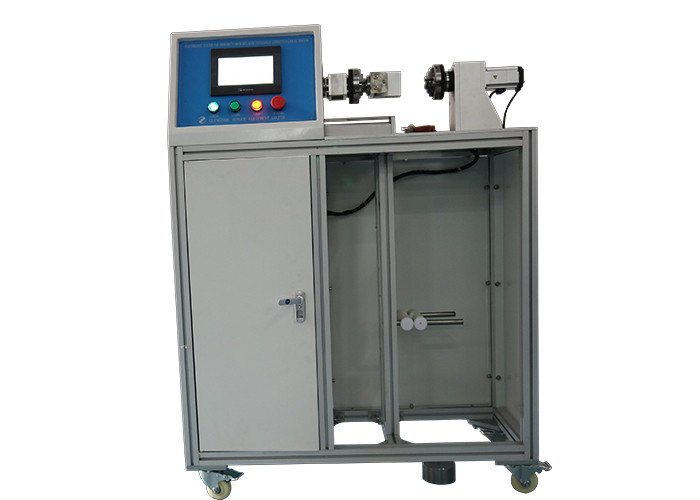

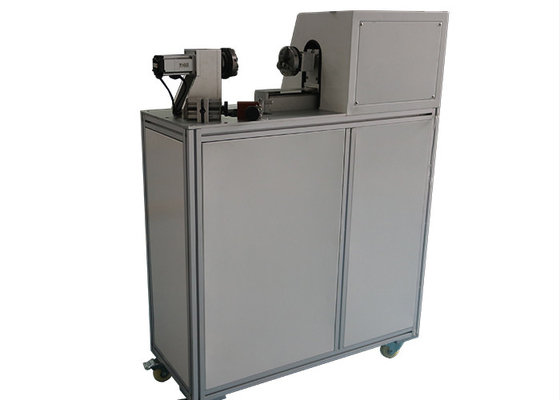

Servomotor-Iec-Leistungs-Prüfvorrichtung für Näherungsschalter

Iec-Testgerät-Leistungs-Prüfvorrichtung für Näherungsschalter mit Intergrally schloss Cablea an

Standard:

Schwachstromschalt- und steuergeräte Iecs 60947-5-2 ‚- Teil 5-2: Steuerstromkreisgeräte und Gatter - Näherungsschalter-‘ Anhang C.8

Anwendung:

Es wird verwendet, um die Leistung der strukturellen Stärke von verschiedenen Näherungsschaltern und von photoelektrischen Sensoren mit integralen Verbindungskabeln zu prüfen und garantiert, dass die Verbindungskabel und die Schalterstellungen verhältnismäßig geregelt werden. Iec-Testgerät

Der Zweck dieser Tests ist, Integrität des Kabelanchorages während der Durchfahrtbehandlung und -installation sicherzustellen. Sobald installiert, sollten der Näherungsschalter und das Kabel im Verhältnis zu einander geregelt werden.

Zerreißprobe C.8.1 .1

Das Kabel wird einem stabilen Zug entlang der Achse der Kabeleinführung unterworfen, zugetroffen auf die isolierende Jacke des Kabels während einer Dauer von 1 Min.

Test des Drehmoments C.8.1 .2

Das Kabel ist einem Drehmoment von 0,1 Nanometer unterworfen oder begrenzt auf den Wert, der einen Winkel des Drehmoments von 360° gibt. Das Drehmoment wird am Kabel, rechts herum für 1 Minute und dann links herum für 1 Minute, in einem Abstand von 1 00 Millimeter vom Näherungsschaltereingang angewendet.

Test des Stoßes C.8.1 .3

Die Stoßkraft wird entlang der Achse des Kabels so nah aufgewendet, wie möglich am Kabeleingang.

Die Kraft wird langsam bis 20 N. erhöht. Die Kraft wird 1 Minute für jedes Mal und mit einer 1 minimalen Pause zwischen Anwendungen beantragt.

Nach den Tests werden kein sichtbarer Schaden der versiegelnden Durchschnitte des Kabeleingangs und keine Verschiebung des Kabels beobachtet.

Biegeversuch C.8.1 .4

Das Kabel wird in die folgende Art geladen und verbogen:

a) Verschieben Sie ein 3 Kilogramm Massen, indem Sie es zum Kabel 1 m vom Kabeleingang und mit der Achse der Kabeleingangsvertikale befestigen.

b) Kippen Sie den Näherungsschalter 90°, um eine 90° Biegung im Kabel zu verursachen und diese Position für 1 Min. beibehalten.

c) Kippen Sie den Näherungsschalter 90° in der entgegengesetzten Richtung im Verhältnis zu Vertikale, um eine gegenüberliegende 90° Biegung im Kabel zu verursachen und die Position während einer Dauer von 1 Min. beibehalten.

Eigenschaft:

Die Ausrüstung nimmt modernes intelligentes Kontrollsystem PLC, Touch Screen humanisierte Operationsschnittstelle an, um Aufnahme zu machen und genaueres anzuzeigen; mit voreingestellten Testzeiten, Testgeschwindigkeit, Testanschlag, Zugkrafteinstellung und anderen Funktionen. Kann durch den Datensatz analysiert werden, ob der Prüfling oder nicht qualifiziert wird.

Parameter:
