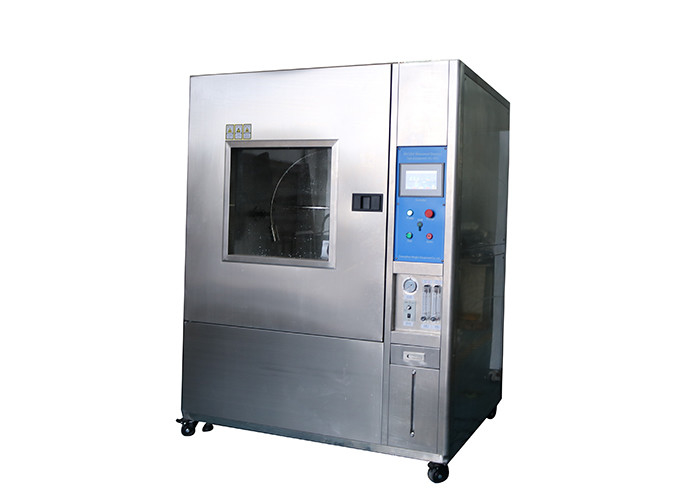

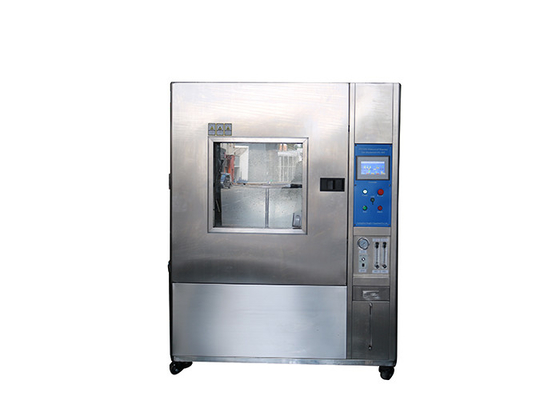

IEC60529 IPX1 zur wasserdichten Kammer des Test-IPX4 für Autoteile

IP-Testgerät IPX1 zur wasserdichten Kammer des Test-IPX4 für Autoteile

Standard:

Grad IEC60529 an Schutz geboten von den Einschließungen (IP-Code) des IPX1, IPX2, IPX3, IPX4;

Straßenfahrzeuge ISO 20653-2013 — Grade Schutz (IP-Code) — Schutz von Elektrogeräten gegen Fremdkörper, von Wasser und von Zugang, Abbildung 3 - Prüfaufbau für die Bestimmung des Schutzes gegen vertikale Wassernasen (Tropfenfängerapparat); Grade Schutz gegen Wasser 1 und 2, Abbildung 4 - Prüfaufbau für die Bestimmung des Schutzes gegen Spritzenwasser und Wasserspray (Schwenkerrohr); Grade Schutz gegen Wasser 3, 4 und 4K.

IP-codierte Darstellungen und Bedeutung:

Testbedingungen:

IPX1:

Der Test wird mit einem Gerät gemacht, das Tropfen einer einheitliche Wasserführung über dem ganzen Bereich der Einschließung produziert.

Die Drehscheibe, auf der die Einschließung gesetzt wird, hat eine Umdrehungsgeschwindigkeit von 1 r/min und von Exzentrizität (Abstand zwischen Drehscheibenachse und Exemplarachse) ist ungefähr 100 Millimeter.

Die Dauer des Tests ist 10 Min.

IPX2:

Die Einschließung wird auf Minute 2,5 in jeder von vier örtlich festgelegten Positionen der Neigung geprüft.

Diese Positionen sind 15° auf beiden Seiten der Vertikale in zwei gegenseitig Senkrechtflächen (sehen Zahl 3b)).

Die Gesamtdauer des Tests ist 10 Min.

IPX3:

Das oszillierende Rohr wird mit Spraylöchern über einem Bogen entweder der Seite 60° des Mittelpunkts versehen. Die Unterstützung wird nicht durchlöchert.

Die geprüft zu werden Einschließung wird am Mittelpunkt des Halbrundes gesetzt. Das Rohr wird veranlaßt, um durch einen Winkel von 1 20°, 60° auf beiden Seiten zu oszillieren der Vertikale, die Zeit für eine komplette Oszillation (2 × 1 20°) seiend ungefähr 4 s und die Testdauer, die 5 Min. ist.

Die Einschließung wird dann durch einen Horizontalwinkel von 90° gedreht und der Test wird für eine weitere 5 Min. fortgesetzt.

Der maximale annehmbare Radius des oszillierenden Rohrs ist 1 600 Millimeter.

Der Wasserdruck wird, das spezifizierte Geburtenrate zu geben justiert. Der Druck, dieses Geburtenrate zu erzielen ist im Bereich von kPa 50 zu kPa 150. Er sollte konstant gehalten werden während des Tests.

Die Testdauer ist 1 min/m 2 der berechneten Fläche der Einschließung (ausschließlich irgendeiner Befestigungsfläche), mit einer minimalen Dauer von 5 Min.

IPX4:

Das oszillierende Rohr hat Spraylöcher über dem ganzen 1 80" des Halbrundes. Die Gesamtströmungsgeschwindigkeit wird justiert, wie in Tabelle 9 spezifiziert und wird mit einem Strömungsmesser gemessen.

Das Rohr wird veranlaßt, um durch einen Winkel von 360°, 180° fast zu oszillieren auf beiden Seiten der Vertikale, die Zeit für eine komplette Oszillation (2 × 360°) seiend ungefähr 12 S.

Die Dauer des Tests ist 10 Min.
