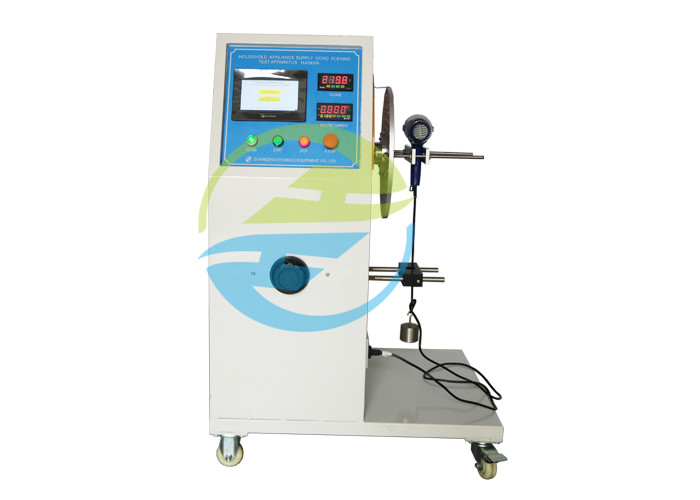

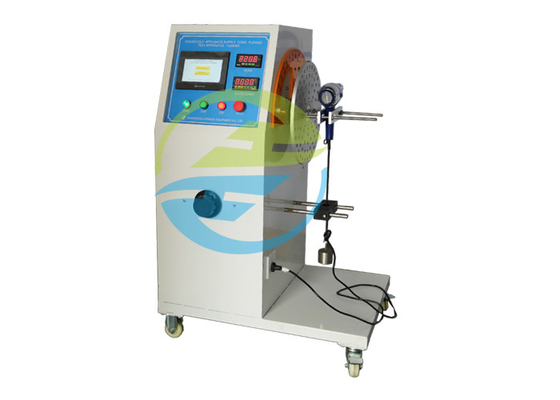

Kabel-Biegeprüfungs-Apparateabbildung 8 Touch Screen Iecs 60335-1

Testgerät-Kabel-Biegeprüfungs-Apparateabbildung 8 Iecs 60335-1

Standard:

Haushalt Iecs 60335-1 und ähnliche Elektrogeräte – Sicherheit – Teil 1: Klausel 25,14, Abbildung 8. der allgemeinen Anforderungen

Standardbeschreibung:

Geräte versahen mit einer Versorgungsschnur und das bewegt werden, wenn in Kraft, wird konstruiert, damit die Versorgungsschnur ausreichend gegen übermäßiges geschützt wird, biegend, wo sie das Gerät kommt.

ANMERKUNG, 1, das dieses nicht an den Geräten mit automatischen Schnurspulen anwendet, die durch 22,1 6 stattdessen geprüft werden.

Befolgung wird durch den folgenden Test überprüft, der auf einem Apparat durchgeführt wird, der ein oszillierendes Mitglied wie in Abbildung 8. gezeigt hat

Das Teil des Gerätes, das die Einlassöffnung einschließt, wird am oszillierenden Mitglied damit, wenn die Versorgungsschnur an der Mitte seiner Reise ist, die Achse der Schnur, in der es den Schnurschutz oder -einlaß kommt, ist vertikal und überschreitet durch die Achse der Oszillation befestigt. Die Hauptachse des Abschnitts der flachen Schnüre ist zur Achse der Oszillation parallel.

Die Schnur wird geladen, damit die aufgewendete Kraft ist

– 10 N, für die Schnüre, die eine nominale Querschnittsfläche übersteigt 0,75 Millimeter ² haben;

– 5 N, für andere Schnüre.

Der Abstand X, wie in Abbildung 8, zwischen der Achse der Oszillation und dem Punkt gezeigt, in dem die Schnur oder der Schnurschutz das Gerät kommt, wird damit wenn die oszillierenden Mitgliedsbewegungen über seiner vollständigen Auswahl, die Schnur und zu laden die, minimale seitliche Bewegung zu machen justiert.

Das oszillierende Mitglied wird durch einen Winkel von 90° (45° auf beiden Seiten der Vertikale), die Anzahl von flexings für Art z-Zubehöre befördert, die 20 000 sind und für andere Zubehöre 10000. Die Rate des Biegens ist 60 pro Minute.

Das Biegen der ANMERKUNG 2 A ist eine Bewegung von 90°.

Die Schnur und seine verbundenen Teile werden durch einen Winkel von 90° nach Hälfte Anzahl von flexings gedreht, es sei denn, dass eine flache Schnur gepasst wird.

Während des Tests werden die Leiter an der Nennspannung geliefert und geladen mit dem Nennstrom des Gerätes. Strom wird nicht durch die Erdungsleitung geführt.

Iec-Testgerät

Parameter:
