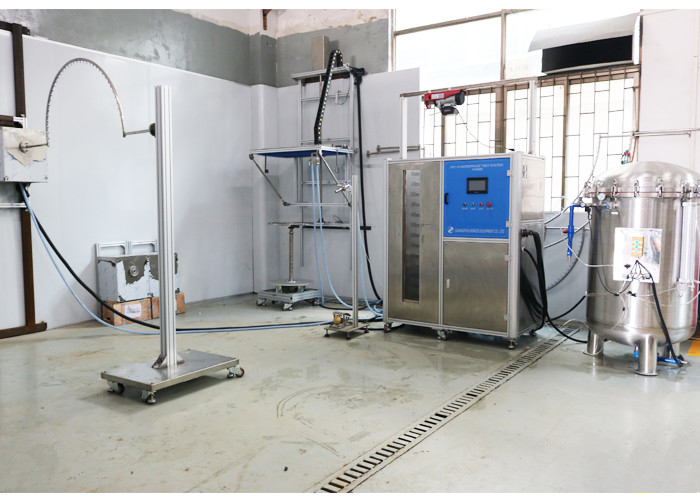

Autoteil-Testgerät IPX1 1PX8 für Grad-Schutz gegen Wasser

Autoteil-Testgerät IPX1 1PX8 für Grad-Schutz gegen Wasser

Markenbezeichnung:	HeJin
Modellnummer:	HH0820
MOQ:	1 Satz
Preis:	Negotiatable
Versorgungsfähigkeit:	Satz 10 pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

calibration certificate (cost additional)

Verwendung:

Wässern Sie Eintritt-Schutz-Test, Regensimulationsprüfung, BratenfettTestgerät, Regen-Testgerät

Produktname:

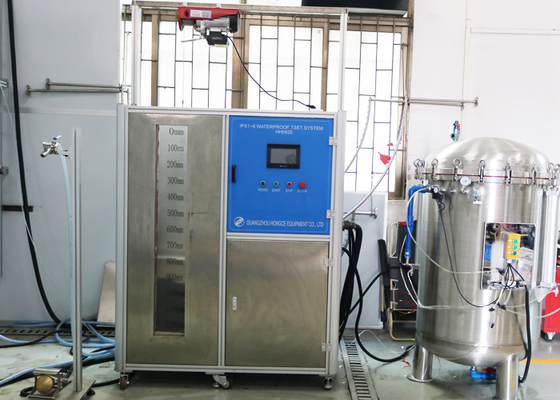

WASSERDICHTES SYSTEM DES TEST-IPX1~8

Vertikaler Regentropfenbereich:

ISO 20653, IEC60529

Prüfungszeit:

1000mm×600mm

Nadelloch:

Φ0.4mm

Vertikaler Regentropfenfluß:

1mm/min, 3mm/min

oszillierende Rohre:

R600mm, R800mm, R1000mm (Standardkonfiguration)

oszillierende Rohre prüfen Fluss:

0.5-10L/min

Durchmesser der Drehscheibe:

Ø600mm

IPX8 Druckbehälter:

Ø600mm*1000mm

Verpackung Informationen:

Sperrholz

Hervorheben:

Testgerät der Autoteil-1PX8

Iec 60529 Autoteile Testgerät-

Testgerät der Autoteil-3mm/min

Beschreibung des Produkts

System des Test-IPX1-1PX8 für Grade Schutz gegen Wasser-Autoteil-Testgerät

Standard:

Straßenfahrzeuge ISO 20653-2013 — Grade Schutz (IP-Code) — Schutz von Elektrogeräten gegen Fremdkörper, Wasser und Zugang, Abbildung 3, Abbildung 4, Abbildung 5 und Abbildung 6 und Tabelle 7;

Grad IEC60529 an Schutz geboten von den Einschließungen (IP-Code), Klausel 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 und Abbildung 3, Abbildung 4, Abbildung 5 und Abbildung 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 und IPX8; Autoteil-Testgerät

Grade IP-DIN40050-9 an Schutz geboten von den Einschließungen für die Elektrogeräte in den Straßenfahrzeugen für das Schützen der Elektrogeräte innerhalb der Einschließung gegen die Effekte des Eintritts der festen Fremdkörper, einschließlich den Staub (Schutz gegen Fremdkörper), die Elektrogeräte innerhalb der Einschließung gegen die Effekte des Eintritts des Wassers (Schutz gegen Wasser) schützend.

Parameter:

Einzelteil	Spezifikation
Stromversorgung für Maschine	AC220V/50Hz (kundengerecht), dreiphasig5es-adrig
Stromversorgung für Prüfling	≤ 440Vac 16A
Versuchsanlage	IPX1 zu IPX8
Vertikaler Regentropfenbereich	1000mm×600mm
Vertikale Regentropfenöffnung	Ф0.4mm
Vertikaler Regentropfenlochabstand	20mm Autoteile Testgerät-
Niederschlag über vertikalen Regentropfen	1mm/min, 3mm/min
Regentropfenhöhe	200mm
Prüfungszeit	10min.
Radius oszillierende Rohre	R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm für Wahl
Niederschlag über oszillierende Rohre	0.5-10L/min.
Winkel des oszillierenden Rohrs	1-350°
Öffnung der Sprühdüse	Ф0.5mm
Zahl des Sprühdüsenlochs	121
Kugelförmiger Durchmesser der Sprühdüse	SФ75.5mm
Sprühdruck	50-150Kpa (10L/min)
Öffnung der Strahldüse	Ф6.3mm (IPX5); Ф12.5mm (IPX6)
Niederschlag über Strahldüse	12.5±0.626L/min (IPX5); 100±5L/min (IPX6)
Drehende Geschwindigkeit	1r/min, 15°inclinable
Höhe der Drehscheibe	1200-1800mm justierbar
Durchmesser der Drehscheibe	Ø600mm
Drehende Geschwindigkeit der Drehscheibe	1rpm
Verfügbarer Neigungswinkel	15°
Drehender Winkel der Drehscheibe	90°/360°clockwise und nach linksrotation, ununterbrochene Rotation
IPX8 Druckbehälter	Ø600mm*1000mm

Tabelle 7 - Prüfaufbauten und Bedingungen für Prüfungsgrade an Schutz gegen Wasser

2. codierte Darstellung	Testgerät Testbedingungen	Wasserstrom Rate	Wasserdruck	Wassertemperatur	Expositionsdauer
1	Tropfenfängerapparatabbildung 3 Einschließung auf Drehscheibe Geschwindigkeit ca. 1 r/min	(1,0 + 0,5) mm/min (Niederschlaghöhe)	-	Unterschied von Temperatur von Ausrüstung in Versuch nicht mehr als 5 °C. Für Wassertemperaturen welche mehr als sind 5 °C niedriger, meas ures werden vereinbart zwischen den Benutzern von der Standard zu verhindern die Bildung des verkürzten Wassers.	Minute 10
2	Tropfenfängerapparatabbildung 3 Einschließung in 4 örtlich festgelegten Positionen, geneigt durch 15°	(3,0 + 0,5) mm/min (Niederschlaghöhe)	-		Minute 2,5 für jedes von die vier Positionen
3	Schwenkerrohr Abbildung 4 mit Öffnungsdurchmesser 0,4 Millimeter zum ± 60° vom vertikalen flachen Spray beim das Schwenkerrohr durch ± 60° mit Bezug auf die vertikale Fläche mit einer Rate von approx.1 s/60° sich drehen Max. Abstand 200 Millimeter	0,1 l/min ± 5% pro Öffnung (Medium Wert) oder	ca. kPa 80		Minute 10 (Minute 5 in einer Position, drehte sich Minute 5 in einer Position von diese Position durch 90° entlang dem horizontalen Niveau)
	oder Duschrohr Abbildung 5 Spray beim das Duschrohr durch ± 60° mit Bezug auf die vertikale Fläche sich drehen Max. Abstand 500 Millimeter	10 l/min ± 5%	kPa 50 zu kPa 150		Minute 5
4	Schwenkerrohr Abbildung 4 als darunter 3, aber mit Öffnungsdurchmesser 0,4 Millimeter ± 90° von der vertikalen Fläche; Spray beim das Schwenkerrohr durch ± (180° zu 20°) mit Bezug auf die vertikale Fläche an a sich drehen Rate von ca. 1 s/60° Max. Abstand 200 Millimeter	als darunter 3	als darunter 3		als darunter 3
4	oder Duschrohr Abbildung 5, aber mit entfernter Abdeckung, Spray beim das Duschrohr durch ± 90° sich drehen mit Bezug auf die vertikale Fläche Max. Abstand 500 Millimeter	als darunter 3	als darunter 3		als darunter 3
4K	Schwenkerrohr Abbildung 4 als darunter 3, aber mit Öffnungsdurchmesser 0,8 Millimeter ± 90° von der vertikalen Fläche, Spray beim das Schwenkerrohr durch ± (180° zu 20°) mit Bezug auf die vertikale Fläche an a sich drehen Rate von ca. 1 s/60° Max. Abstand 200 Millimeter	0,6 l/min ± 5% pro Öffnung (Medium Wert)	ca. kPa 400		Minute 10 (Minute 5 in einer Position, drehte sich Minute 5 in einer Position von dieser Position durch 90°)
5	Wasserstrahl, Düse 6,3 Millimeter-Durchmesser entsprechend Abbildung 6 Abstand 2,5 m zu 3 m	12,5 l/min ± 5%	ca. kPa 30		Minute 3
6	Wasserstrahl, Düse 12,5 Millimeter-Durchmesser entsprechend Abbildung 6 Abstand 2,5 m zu 3 m	100 l/min ± 5%	ca. kPa 100		Minute 3
6K	Wasserstrahl, Düse 6,3 Millimeter-Durchmesser entsprechend Abbildung 6 Abstand 2,5 m zu 3 m	75 l/min ± 5%	ca. 1 kPa 000		Minute Min. 3
7	Immersionsbecken Eintauchtiefe: 1 m (tiefster Unterkunftstandort) 0,15 m-Wasser über höchstem Unterkunftstandort, wenn die Unterkunft größer ist als 0,85 m	-	-		Minute 30
8	Untertauchungsbecken-Wasserspiegel: und Untertauchungstiefe wie zwischen den Benutzern des Standards vereinbart	-	-	-	abhängig von Vereinbarung
