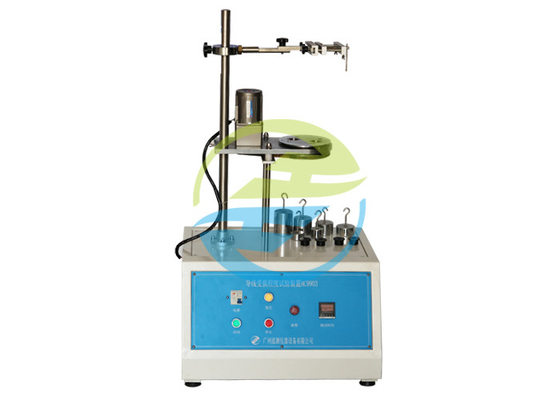

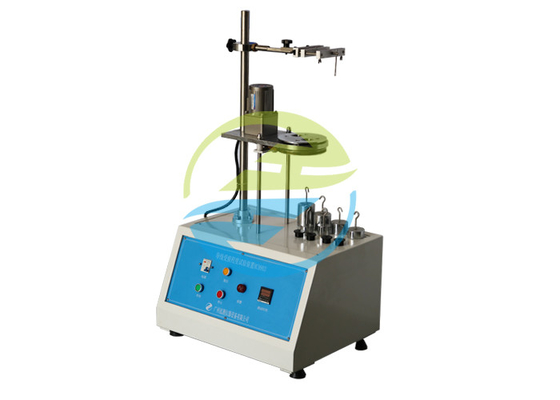

Iec-Testgerät-Leiter-Damage Degree Test-Apparaterate 10 Iec-60069-1 ± 2 R/Min

Prüfgerät IEC 60069-1 Schadensgrad des Leiters Prüfgerät Geschwindigkeit 10 ± 2 r/min

Standard:

IEC 60884-1 “Stecker und Steckdosen für Haushalts- und ähnliche Zwecke “Teil 1: Allgemeine Anforderungen “ Ziffer 12.2.5, Abbildung 11

IEC 60669-1 “Schalter für Haushalts- und ähnliche feste elektrische Anlagen “ Teil 1: Allgemeine Anforderungen “ Ziffer 12.2.5, Abbildung 9

Standardbeschreibung:

Anschlüsse mit Schraubverschluss müssen so konstruiert und gebaut sein, dass sie die Leitungen ohne unnötige Beschädigung der Leitungen befestigen.

Das Endgerät wird gemäß Abbildung 11 in die Prüfvorrichtung eingebaut und mit starren, festen, vernetzten und/oder flexiblen Leitern ausgestattet.nach Tabelle 3 zuerst mit der kleinsten und dann mit der größten Nennquerschnittsfläche, wobei die Spannschrauben oder Muttern mit dem Drehmoment gemäß Tabelle 6 gezogen werden.

Bestehen keine starren Strangleiter, so kann die Prüfung nur mit starren festen Leitern durchgeführt werden.

Die Länge des Prüfleiters muss 75 mm länger sein als die in Tabelle 9 angegebene Höhe (H).

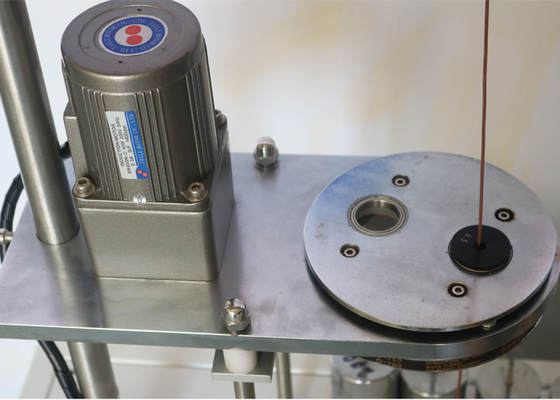

Das Ende des Leiters wird durch eine geeignete Busche in einer Platte gelegt, die in einer Höhe (H) unterhalb der Ausrüstung liegt, wie in Tabelle 9 angegeben.Die Busche befindet sich in einer horizontalen Ebene, so dass ihre Mittellinie einen Kreis mit einem Durchmesser von 75 mm darstellt, konzentrisch mit der Mitte der Spannungseinheit in der horizontalen Ebene; die Platte wird dann mit einer Geschwindigkeit von (10 ± 2) r/min gedreht.

Der Abstand zwischen dem Mund der Spannungseinheit und der oberen Oberfläche der Gehäuse muss innerhalb von ± 15 mm der in Tabelle 9 angegebenen Höhe liegen.Drehen, oder Rotation des isolierten Leiters.

Die Masse gemäß Tabelle 9 wird am Ende des Leiters aufgehängt.

Während der Prüfung darf der Leiter weder aus der Spannungseinheit ausrutschen noch in der Nähe der Spannungseinheit zerbrechen, noch darf der Leiter so beschädigt werden, dass er für die weitere Verwendung ungeeignet wird.Prüfgeräte der IEC

Die Prüfung ist mit starren festen Leitern zu wiederholen, sofern diese vorhanden sind, wenn die erste Prüfung mit starren Strangleitern durchgeführt wurde.

Parameter:
