Zehn-Stationen-Relais-Ladungs- und Entlastungssystem für Automobilbauteile.

Die 10-Stationen-Relais-Aufblas-/Ablassausrüstung (HJ222-1) wurde speziell für das Aufblasen, Evakuieren und Dichtheitsprüfen von Automobilrelais und kleinen, luftdichten Komponenten entwickelt.

Zehn Teststationen arbeiten synchron, wodurch die Produktionslinie jede Minute effizienter wird; ein stabiles Druckkontrollsystem und ein automatisches Datenaufzeichnungsmodul stellen sicher, dass jedes Produkt genaue und nachvollziehbare Testergebnisse erhält.

Die Ausrüstung verwendet pneumatische Steuerung in Industriequalität, Proportionalventil-Druckregulierung, Präzisionsdrucksensoren und kundenspezifische Vorrichtungen, wodurch eine hochautomatisierte und stabile Produktionstesteinheit entsteht. Ob für die Vorverarbeitung am vorderen Ende der Produktionslinie oder für die Endkontrolle im Werk, sie verbessert die Effizienz und Produktkonsistenz erheblich.

• Zehnfache Effizienz, kompromisslose Qualität (High-Throughput-Design mit 10 Stationen): Führt gleichzeitig unabhängige Lade-/Entlüftungs- oder Dichtheitsprüfungen an 10 Relais durch, wodurch Ihre Testeffizienz in den Bereichen Forschung und Entwicklung (DV/PV) und End-of-Line (EOL) erheblich verbessert wird.
• Hochpräzise Steuerung: Verwendet importierte hochpräzise Drucksensoren und Steuerventile, wodurch eine Druckregelgenauigkeit von ±0,5 % F.S. erreicht wird, selbst kleinste Lecks erkannt werden und fehlerfreie Lieferungen gewährleistet werden.
• Intelligenter Kern, sorgenfreier Betrieb (SPS- und Touchscreen-Steuerung): Ausgestattet mit einem intelligenten SPS-Steuerungssystem von Siemens/Mitsubishi und einem 7-Zoll-High-Definition-Touchscreen. Ein-Knopf-Start für den Testprozess, intuitive und einfache Parametereinstellungen und automatische Datenspeicherung minimieren menschliche Fehler.
• Umfassender Sicherheitsschutz: Verfügt über Überdruckalarme, Druckfehlbedienungsschutz und einen Not-Aus-Knopf, um die absolute Sicherheit der Bediener und der Ausrüstung selbst zu gewährleisten.

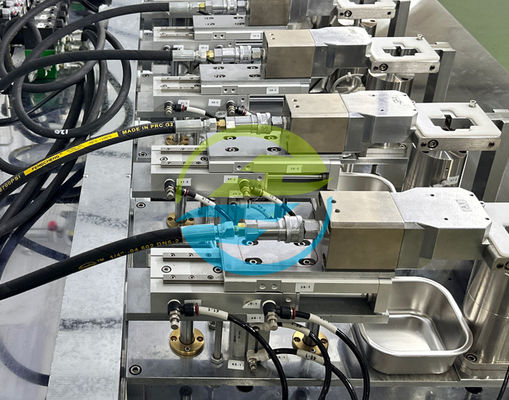

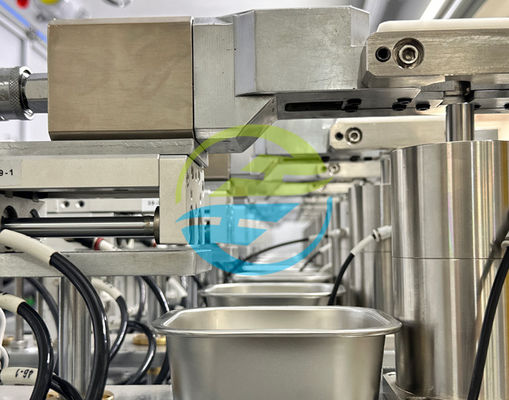

• Flexible und kundenspezifische Vorrichtungen: Wir bieten anpassbare, flexible Testvorrichtungen an, die schnell für Relais unterschiedlicher Größen und Typen gewechselt werden können, wodurch echte Mehrzweckfunktionalität erreicht wird.

• IEC 60068-2-17 Umweltprüfung - Teil 2-17: Prüfungen - Prüfung Q: Abdichtung Die Kernprüfmethode dieser Ausrüstung basiert auf diesem Standard und bewertet die Dichtheit des Relaisgehäuses durch Anlegen von Druck (Aufblasen/Ausdehnen).
• IEC 60255 Serie Messrelais und Schutzeinrichtungen Für allgemeine elektrische und Sicherheitsanforderungen von Relais (insbesondere Schutzrelais) stellt diese Ausrüstung sicher, dass das Relais auch nach Umweltprüfungen die Anforderungen dieser Normenreihe erfüllt.
• ISO 16750-4 Straßenfahrzeuge - Umgebungsbedingungen und Prüfung elektrischer und elektronischer Ausrüstung - Teil 4: Klimatische Belastungen Diese Ausrüstung wird verwendet, um zu überprüfen, ob das Relais den in dieser Norm angegebenen klimatischen Belastungen durch Druckänderungen (z. B. Höhenänderungen) standhalten und das Eindringen von Feuchtigkeit verhindern kann.
• GB/T 2423.21 Umweltprüfung für elektrische und elektronische Produkte - Prüfung Q: Abdichtung Entspricht dem chinesischen nationalen Standard IEC 60063-2-17.

• Dichtheitsprüfung: Bestimmt, ob das Relaisgehäuse ordnungsgemäß abgedichtet ist.
• Lecksucherkennung: Lokalisiert präzise Leckstellen oder bestimmt die Gesamtleckrate.
• Druckhalteprüfung: Testet die Fähigkeit des Relais, unter einem bestimmten Überdruck eine Dichtung aufrechtzuerhalten.
• Vakuumhalteprüfung: (d. h. Entlüften) Testet die Dichtungsleistung des Relais unter Unterdruck.
• Leckrate (L/min)-Beurteilung: Analysiert quantitativ den Grad des Lecks im Relais.
