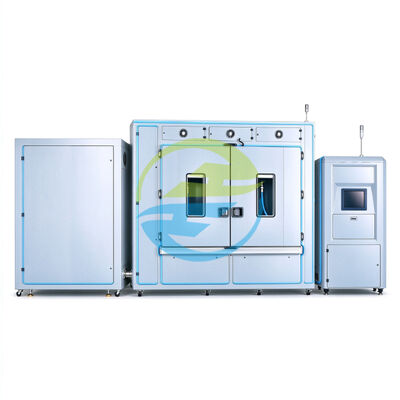

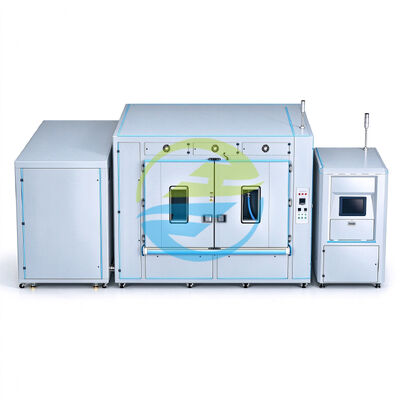

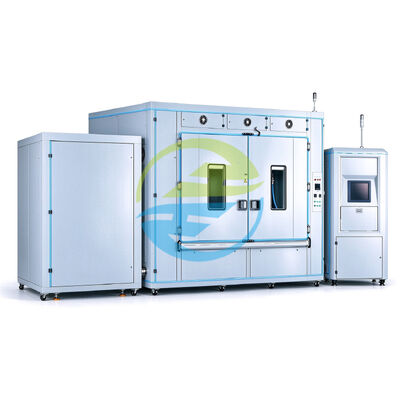

Kühler-Thermokreislauf-Prüfstand für Kühlmittel-Haltbarkeitstests bei Hitze und Kälte mit konfigurierbarem Temperaturbereich von -40 °C bis 130 °C und einstellbarem Druck von 0,1-0,6 MPa

Prüfstand für den thermischen Zyklus von Kältemitteln für Fahrzeuge zur Prüfung der Haltbarkeit von Kältemitteln bei Warm- und Kälteverhältnissen

Produktübersicht

Kühler und Wärmetauscher für Fahrzeuge müssen während ihrer gesamten Lebensdauer wiederholten Temperaturänderungen standhalten.Die Prüfbank für den thermischen Zyklus von Kühlern für Automobilfahrzeuge soll Herstellern und Prüflaboratorien helfen, die Haltbarkeit von Bauteilen unter kontrollierten Bedingungen der heißen und kalten Flüssigkeitszirkulation zu bewerten.

mit einem konfigurierbaren mittleren Temperaturbereich von -40 °C bis 130 °C, einem Prüfdruckbereich von 0,1 ‰ 0,6 MPa und einer Durchflussrate von 10 ‰ 100 L/min,Dieses System unterstützt eine Vielzahl von Anwendungen für den thermischen Radikationszyklus in AutomobilenDie von HeJin entwickelte und hergestellte Ausrüstung kann nach Musteranforderungen, Prüfverfahren und geltenden Industriestandards konfiguriert werden.

Produkteinführung

Der thermische Stoßprüfstand für Kfz-Kühlkörper ist für Thermische Zyklusprüfungen an kompatiblen Kfz-Kühlkörpern und flüssigkeitsgekühlten Wärmetauscherbaugruppen entwickelt worden.Durch Zirkulation eines ausgewählten Prüfmediums unter kontrollierten Temperaturbedingungen durch die Probe, hilft es Ingenieuren zu bewerten, wie Komponenten auf wiederholtes Erhitzen und Kühlen reagieren.

Während des Fahrzeugbetriebs verändern sich die Kühlmitteltemperaturen und die Zirkulationsbedingungen der Heizkörper.und VerbindungsschnittstellenThermische Zyklusprüfungen helfen den Herstellern, mögliche Schwächen zu erkennen, die Produktentwürfe zu verbessern und die Haltbarkeit zu überprüfen, bevor die Produkte in die nächste Phase der Validierung übergehen.

Als Teil der Baureihe für Testgeräte für Autoteile unterstützt dieses System konfigurierbaren Druck, Durchfluss, mittlere Temperatur, Zyklusfrequenz und Testdauer.Die Prüfbedingungen können nach den Anforderungen des Kunden und dem anwendbaren Prüfverfahren festgelegt werden..

HeJin bietet interne Konstruktions- und Fertigungseinrichtungen an, die Kunden dabei unterstützen, ihre Testziele zu besprechen und vor der Bestellung eine geeignete Ausrüstungskonfiguration zu bestimmen.

Produktmerkmale

Breiter konfigurierbarer Temperaturbereich

Die Temperatur des Prüfmediums kann in einem Bereich von -40°C bis 130°C eingestellt werden.Dies bietet Flexibilität für Fahrzeug-Kühlerprüfprogramme, die unterschiedliche warme und kalte Betriebsbedingungen erfordern.

Einstellbarer Kühlmitteldruck und -fluss

Der angegebene Druckbereich beträgt 0,1 bis 0,6 MPa, während die Durchflussgeschwindigkeit zwischen 10 und 100 L/min eingestellt werden kann.Diese Parameter ermöglichen die Anpassung der Prüfbedingungen an das Muster und das zugelassene Prüfverfahren..

Wiederholbares Wärmekreislauf

Die Ausrüstung unterstützt eine Temperaturzyklusfrequenz von 3 ̊15 Zyklen pro Stunde.sollte nach der erforderlichen Prüfmethode und den bestätigten Ausrüstungsfähigkeiten ermittelt werden.

Kompatible flüssige Prüfmedien

Zu den spezifizierten Prüfmedien gehören Kühlmittel und wässrige Ethylenglykollösungen.und Musteranforderungen.

Flexible Konstruktionsstruktur

Radiatoren und Wärmetauschgeräte unterscheiden sich in ihrem Innenvolumen, ihrem Anschlussdesign, ihren Durchflussbedürfnissen und ihren Druckgrenzen.HeJin kann diese Anwendungsdetails überprüfen, um die geeignete Konfiguration für die beabsichtigte Prüfung zu bestimmen.

Direktunterstützung durch den Hersteller

Von technischen Gesprächen und Ausrüstungsgestaltung über die Koordinierung der Fertigung bis hin zur Unterstützung nach dem Verkauf stellt HeJin während des gesamten Projekts eine direkte Kommunikation mit dem Hersteller bereit.Vorbehaltlich des vereinbarten Leistungsumfangs.

Anwendbare Normen und Prüfreferenzen

QC/T 468 Kfz-Kühlkörper

QC/T 468 behandelt technische und Leistungsanforderungen und Prüfmethoden für Kühler für Fahrzeuge.

GMW 14193 Spezifikation des Produkts und des Prüfverfahrens für den Heizkörper

GMW 14193 ist eine technische Spezifikation für den Automobilbau, die sich auf die Validierung und Prüfung von Heizkörpern bezieht.einschlägige Themen können die Produktvalidierung umfassen, Haltbarkeitsbewertung, Messbedingungen und Leistungsanforderungen.

JB/T 7356 und JB/T 10408

Diese Dokumente sind in der mitgelieferten technischen Referenzliste enthalten.und Relevanz für die beabsichtigte thermische Zyklusanwendung überprüft werden, bevor sie als formale Konformitätsreferenzen verwendet werden.

Technische Spezifikation

Grundprinzipien der Prüfung

Steuerung der Flüssigkeitstemperatur

Das ausgewählte Medium zirkuliert unter kontrollierten Temperaturbedingungen durch die Probe.und Gesamtzahl der Zyklen.

Druck- und Strömungskoordination

Die Druck- und Durchflussbedingungen müssen zusammen mit den Konstruktionsgrenzwerten der Probe und der erforderlichen Prüfmethode ausgewählt werden.Ihre korrekte Konfiguration hilft, wiederholbare Bedingungen für die Zirkulation von Kühlmitteln zu schaffen.

Wiederholbare Prüfsequenzen

Ein gut definiertes Wärmezyklusprogramm legt Zieltemperaturen, Übergangszustände, Aufenthaltszeiten, Zyklusfrequenz und die erforderliche Anzahl von Zyklen fest.Alle Automatisierungs- und Aufzeichnungsfunktionen hängen von der vereinbarten Ausstattung ab..

Muster- und Mittelkompatibilität

Das Prüfmedium, die Bauteilmaterialien, die Dichtungselemente und die befeuchteten Teile der Ausrüstung müssen zusammen betrachtet werden.Dies ist besonders wichtig bei Prüfungen bei extremen Temperaturen oder bei Verwendung von wässrigen Ethylenglykollösungen.

Auswahl von technisch geführten Geräten

Vor der Produktion kann HeJin Musterzeichnungen, Verbindungsmaße, Temperaturanforderungen, Druck, Durchflussrate und anwendbare Standards überprüfen, um eine praktische Testkonfiguration zu erstellen.

Hauptfunktionen

Die Wärmetauscher-Testbank kann so konfiguriert werden, dass sie folgende Prüffunktionen unterstützt:

Warme und kalte Flüssigkeitszirkulation: Durchläuft das ausgewählte Prüfmedium durch kompatible Radiator- und Wärmetauscherproben.

Mitteltemperaturregelung: Ermittelt die erforderlichen Prüftemperaturen im konfigurierten Betriebsbereich.

Druckanlage: Unterstützt die Einstellung des Prüfdrucks innerhalb des angegebenen Bereichs von 0,1 ∼ 0,6 MPa.

Durchflussregelung: Unterstützt konfigurierbare Durchflussraten von 10 bis 100 L/min.

Thermische Zyklussequenzierung: Unterstützt wiederholtes Temperaturzyklus an einer spezifizierten Frequenz von 3-15 Zyklen pro Stunde.

Wiederholte Haltbarkeitsbewertung: Ermöglicht es Komponenten, eine bestimmte Anzahl von Wärmezyklen durchzuführen.

Anwendungsspezifische Prüfkonfiguration: Ermöglicht die Planung der Prüfbedingungen nach den Eigenschaften der Probe und den Prüfbedürfnissen des Kunden.

Inspektion nach der Prüfung: Unterstützt eine nachträgliche Inspektion auf Leckagen, Verformungen, Risse oder andere spezifizierte Annahmekriterien.

Automatisierte Leckerkennung, Datenerfassung, Berichterstattung und zusätzliche Überwachungsfunktionen sollten vor der Bestellung mit HeJin bestätigt werden, wenn sie für die Anwendung erforderlich sind.

Häufig gestellte Fragen

F1: Was ist ein Prüfstand für den thermischen Zyklus von Kühlern im Automobilbereich?

Es handelt sich um ein Prüfsystem, mit dem ein flüssiges Medium unter wiederholten warmen und kalten Bedingungen durch einen kompatiblen Heizkörper oder Wärmetauscher zirkuliert wird, um die Dauerhaftigkeit des thermischen Zyklus zu bewerten.

F2: Welchen Temperaturbereich unterstützt HJ-APTE1017?

Die mitgelieferte Spezifikation enthält einen konfigurierbaren mittleren Temperaturbereich von -40°C bis 130°C.Das erreichbare Temperaturprofil und die Übergangszeit sollten für die beabsichtigte Testanwendung bestätigt werden..

F3: Welche Druck- und Durchflussbereiche sind verfügbar?

Der angegebene Druckbereich beträgt 0,1−0,6 MPa und der Durchflussbereich 10−100 L/min. Beide können innerhalb der angegebenen Bereiche konfiguriert werden.

F4: Welche Prüfmedien können verwendet werden?

Zu den aufgeführten Medien gehören Kühlmittel und wässrige Lösungen von Ethylenglykol.

F5: Welche Fahrzeugkomponenten können getestet werden?

Unter Berücksichtigung der Muster- und Prüfvorschriften können kompatible Kühler für Fahrzeuge, Kühlmittelwärmetauscher, Radiatorröhrchen- und Kühlerkopfbaugruppen sowie andere flüssigkeitsgekühlte Bauteile berücksichtigt werden.

F6: Kann die Ausrüstung thermische Stoßprüfungen durchführen?

Die Ausrüstung ist für kontrollierte Flüssigkeits-Hoch-Kalt-Rundfahrt bestimmt.die erforderliche Leistung muss vor der Bestellung überprüft und bestätigt werden.

F7: Kann es ein Leck im Heizkörper beurteilen?

Der thermische Zyklus kann durch Leckageinspektion oder -messung gefolgt werden.
