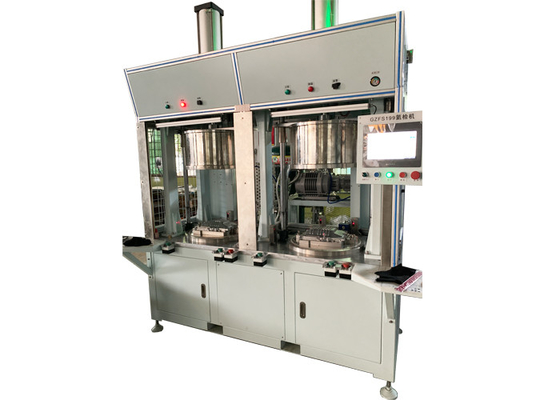

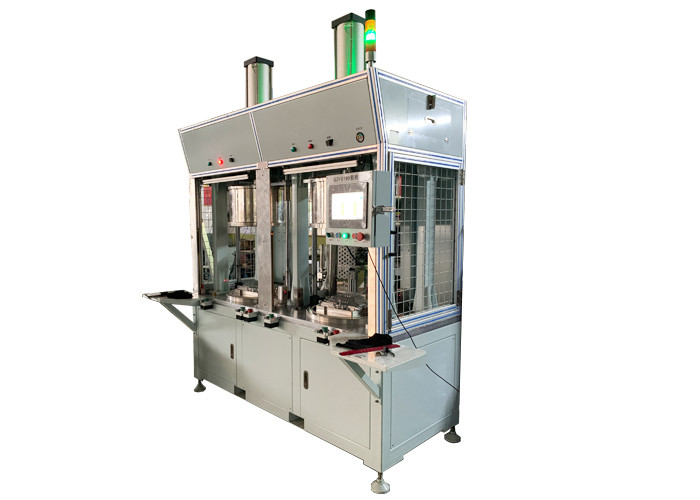

Leck-Testgerät des Helium-100sec/piece

Automobilmaschinen-Inverterabdeckung

Autoteile

Werkstück geladen

Und

Unterdruckkammer schloss

Der Betreiber setzt das Werkstück in die Befestigung der Unterdruckkammer, drücken den Startknopf ein.

Schließen Sie automatisch die Tür der Unterdruckkammer, und der Prüfzyklus beginnt.

Anmerkung: Ein kratzender Schutz ist auf beiden Seiten von der Unterdruckkammer installiert. Wenn Sie die Unterdruckkammertür schließen, garantieren Sie, dass es keine Gegenstände im gemeinsamen Bereich gibt, die die Bewegung der Unterdruckkammer behindern.

Evakuieren Sie

Und

Grobe Dichtheitsprüfung

Nachdem die Kammer geschlossen ist, ist die Vakuumröhre automatisch, die Kammer geöffnet u. wird Probekörper durch die Pumpengruppe bis zu einem Vakuum des Satzballs evakuiert;

Die Vakuum-Sensoren überwachen den Vakuumwert in der Kammer u. im Probekörper einzeln;

Wenn der Vakuumwert in der Kammer die Einstellungen erreicht, stoppen Sie die Evakuierung des Probekörpers, die Kammer wird fortgesetzt, bis zu den Einstellungen evakuiert zu werden;

Während der Kammerevakuierung prüft der Probekörper durch die Druckzerfallmethode, um das grobe Leck zu finden;

Wenn der Probekörper grobes Leck hat, wird das automatische Prüfverfahren, das Signal des groben Lecks wird gegeben heraus abgebrochen.

Wenn der Probekörper kein grobes Leck hat, wird das Leckprüfverfahren fortgesetzt.

Heliumfüllung

und

Feine Dichtheitsprüfung

Die Kammer u. der Probekörper werden durch die Pumpengruppe bis zu einem Vakuum des Satzballs evakuiert;

Wenn der Vakuumwert innerhalb der Kammer und des Probekörpers den voreingestellten Vakuumdruck einzeln erreicht;

Der Leckdetektor beginnt, den Heliumwert der Kammer vor dem aufladenden Helium zu prüfen und unterdrückt diesen Hintergrundwert bis null;

Helium wird zum Probekörper zu einem Standardwert aufgeladen;

Wenn das Heliumsignal in der Kammer als der Durchlauf-/Ausfallungssatzball durch den Leckdetektor verursacht wird, zeigt es kein feines Leck, eine grüne Lampe beleuchtet.

Wenn der Probekörper als NOK ausgewertet wird, wird die in Verbindung stehende Warnungsmitteilung heraus auf dem Operationsbrett gegeben und der Schirm, der Betreiber muss drücken bestätigen Knopf auf dem Operationsbrett, um die Testergebnisse zu bestätigen, andernfalls kann die Kammertür nicht geöffnet sein.

Wenn bestätigen Sie, wird Knopf, die Kammertür kann automatisch geöffnet sein, der Betreiber löste den Koppler, entladen das Werkstück betätigt.

Wenn der Probekörper als O.K. ausgewertet wird, wird die in Verbindung stehende O.K.-Mitteilung heraus auf dem Operationsbrett gegeben und der Schirm, die Kammertür kann automatisch geöffnet sein; der Betreiber löste den Koppler, entladen das Werkstück.
