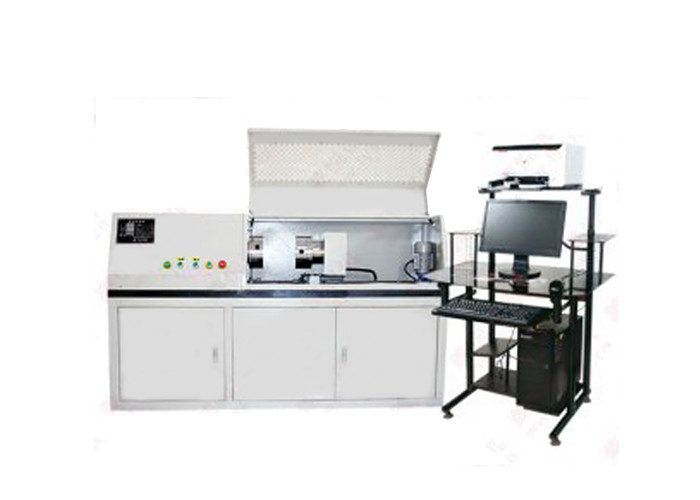

Test der Autoteil-Drehungs-Prüfmaschine-horizontaler mechanischen Festigkeit

Test der Autoteildrehungsprüfmaschine Art-horizontaler mechanischen Festigkeit

Funktionseinleitung:

1. Teildrehungsprüfmaschine wird für Kupplung, Flaschenzug, Spanner, Antriebsachse, Koppelung, doppeltes Massenschwungrad und andere Arten Autoteildrehungstest benutzt.

2. Der Prüfling ist zwischen den justierbaren Raum der Befestigung, kann sich mechanischen Eigenschaften der unterschiedlichen Probestückdrehung anpassen installiert.

3. Unter Verwendung der Rechnersteuerungsoperation sein können Drehmoment, Höchstwert, Winkel, Kurve und andere Datenerfassung.

4. Die Anzeige zeigt die Drehzeit, dreht die Winkel-male und Drehmomentdrehmomentwinkel-Testkurven der geprüften Teile.

5. Es kann Testdatenspeicherung, Prüfung, Druckprüfberichte verwirklichen.

Herstellung und Prüfungsrichtlinien:

JB/T9370-1999 „technische Zustände der Drehungsprüfmaschine“

GB2611-2007 „Prüfmaschine-allgemeine technische Anforderungen“

JIG269-2006 „Überprüfungs-Regelung von Drehung Prüfmaschine“

Vorbildliche Auswahl. Spezielle Anforderungen:

LY, zerteilt Drehungsprüfmaschine-Reihe: 10N·m, 20N·m, 50N·m, 100N·m, 200N·m, 500N·m 1000N·m, 2000N·m, 5000N·m, 10000N·m, 20000N·m (dieses ist das allgemeine Modell, kann besonders angefertigt werden). Test der mechanischen Festigkeit.

Parameter1):

1. Art: horizontal

2. Maximale Testkraft: 10N·m, 20N·m, 50N·m, 100N·m, 200N·m, 500N·m, 1000N·m, 2000N·m, 5000N·m, 10000N·m, 20000N·m (Mehrbereichsoptionales)

3. Testkraftentschließung: 0.01N·m/0.1N·m

4. Genauer Messbereich: 1%FS-100%FS

5. Relativer Fehler der Testkraft Wert anzeigend: ≤+0.5%

6. Wiederholbarkeitsfehler der Testkraft Wert anzeigend: ≤0.5%

7. Drehmomententschließung: 1/+300000 (Entschließung unverändert ständig)

8. Drehen von Richtung: positive und negative Richtung

9. Drehungszusatz: (kann besonders angefertigt werden)

10. Testraum: 0-500mm (kann erhöht werden)

11. Testgeschwindigkeit: stepless Regelung der Geschwindigkeit 0.01°-720°/min

12. Testmaschinengröße: über 2000*600*1200 Millimeter (kann besonders angefertigt werden)

13. Auftritt: sollte mit Anforderungen GB/T2611 einwilligen

14. Vollständigkeit: erfüllen Sie die Standardbedingungen

15. Schutzfunktion: die Prüfmaschine hat Überlastschutzfunktion

Niveau der Maschine 16.Testing: 0,5 /1

Parameter2):
