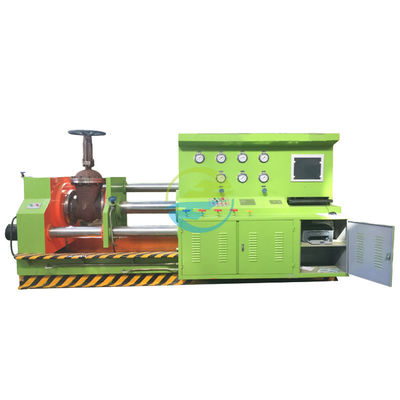

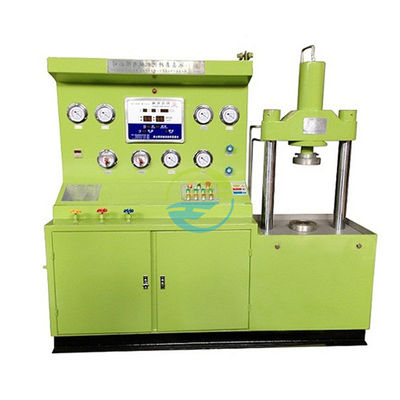

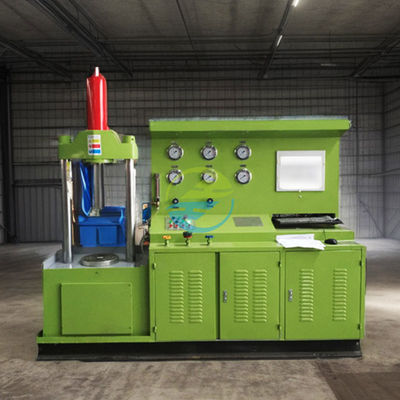

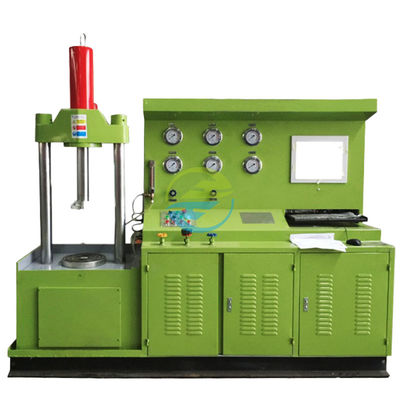

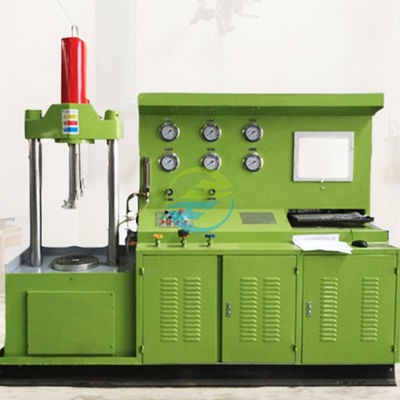

ISO 5167 Vertikalventil und Durchflussmessgerät Intelligente Prüfbank 0,1-200m3/h 0-40MPa

Produkt-Highlights

• Hochpräzisionserkennung: Verwendet importierte Sensoren für eine Durchflussgenauigkeit von ±0,3 %FS und eine Druckgenauigkeit von ±0,2 %FS, zertifiziert von CNAS, um die Präzision der ISO 5167 Klasse 1 zu erfüllen.
• Schneller Geräteaustausch: Mit elektrischem Heben und pneumatischer Klemmung dauert der Geräteauswechsel für DN300-Spezifikationen weniger als 10 Minuten, kompatibel mit Ventilen und Durchflussmessern verschiedener Marken.
• Intelligente Steuerung & Datenverwaltung: 10-Zoll-Farb-Touchscreen mit One-Click-Umschaltung zwischen Chinesisch und Englisch, integrierte 20+ Standardtestvorlagen (ISO 5167, API 6D usw.) und automatische Generierung von PDF-Berichten mit Konformitäts判定.
• Multi-Standard-Kompatibilität: Unterstützt Testverfahren für API 6D, EN 12266-1 usw. und generiert automatisch Datenberichte, die für die CE/API/CCC-Zertifizierung erforderlich sind.
• Sicherheit & Zuverlässigkeit: Hochdruckkammer aus Edelstahl (hält 60 MPa stand) + explosionsgeschütztes Beobachtungsfenster aus gehärtetem Glas (92 % Lichtdurchlässigkeit), Leckageüberwachungsgenauigkeit bis zu 0,001 l/min und Dreifachschutz (Überdruck, Überhitzung, Not-Aus), der die elektrischen Sicherheitsstandards EN 61010-1 erfüllt.
• Flexible Erweiterung: Optionales Hochtemperaturmodul (0-150°C) und Vakuumsystem (Vakuumgrad ≤10 kPa) für Tests unter extremen Arbeitsbedingungen.

Internationale Referenzstandards

Durchflussmessstandards

• ISO 5167-1:2018 (Differenzdruckgeräte zur Durchflussmessung)
  • Klausel 5: Berechnung der Genauigkeitsklassen und Unsicherheit.
  • Klausel 7: Wiederholbarkeitstestmethoden und Beurteilungsregeln.
• GB/T 2624.1-2021 (Differenzdruck-Pipeline-Fluid-Durchflussmessgeräte)
  • Abschnitt 5.3: Durchflusskoeffizientenberechnung und Kalibrierungsprozess.

Ventilprüfstandards

• API 6D:2020 (Pipeline-Ventile)
  • Klausel 8.2: Druckprüfverfahren (Gehäuse-/Dichtungsprüfdruck und Haltezeit).
  • Klausel 8.3: Leckage-Akzeptanzkriterien (Flüssigkeit ≤0,1 ml/min·DN).
• EN 12266-1:2019 (Industrieventil-Druckprüfung)
  • Anhang A: Blasenleckagemethode.
  • Anhang B: Druckabfall-Leckage-Beurteilungsregeln.

Sicherheits- und EMV-Kompatibilität

• EN 61010-1:2010 (Sicherheitsanforderungen für Messgeräte)
  • Klausel 5: Elektrische Isolation und Überdruckschutz.
  • Klausel 7: Mechanische Schutzart (IP54/IP65).

Technische Parameter
