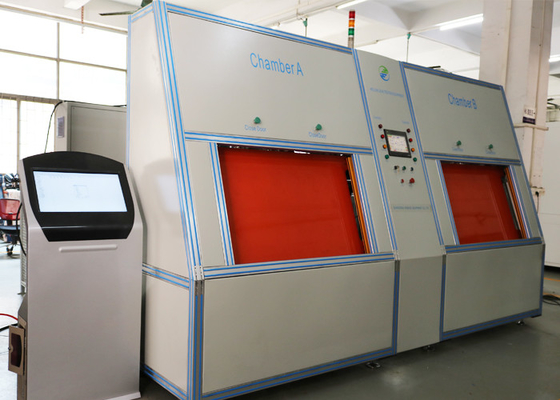

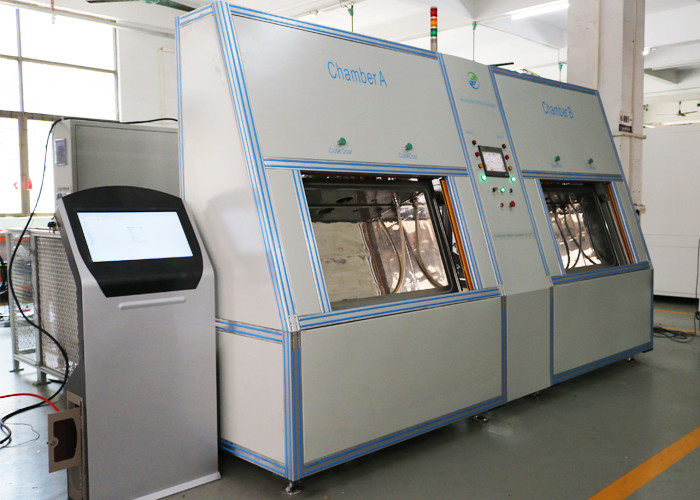

Unterdruckkammer-Helium-Leck-Testgerät für Selbstkondensator-Verdampfer

Unterdruckkammer-Helium-Leck-Testgerät für Selbstkondensator und Verdampfer

Produktinformation:

Das Helium-Lecksuche-System ist besonders für Dichtheitsprüfung von Autoteilen wie Kondensator, Verdampfer, Automobilheizkörper, Maschinenkühlvorrichtung, Schalteinheiten bestimmt, und es ist die leistungsfähigste automatische Dichtheitsprüfungsausrüstung auf industrieller Ebene für Wärmetauscher im Markt.

Das System ist in der Lage, die folgenden Tests zu machen:

Lecksuche mit der Druckzerfallmethode, zum von groben Lecks zu finden.

Heliumtest mit dem Massenspektrometer, zum von feinen Lecks zu finden. Helium-Leck-Testgerät

Eigenschaften:

Plc-Steuerung, Notenbildschirmanzeige

Alle automatische Dichtheitsprüfung mit vorbei aller Dichtheitsprüfung

Nicht Betreiberabhängiger

Hintere Grundunterdrückungstechnologie, stellen genaue Prüfung sicher

Automatischer digitaler Durchlauf/Ausfallungsanzeichen.

Stellen Sie Operationszuverlässigkeit sicher

Systembeschreibung:

Das vorgeschlagene Kammerhelium-Dichtheitsprüfungssystem hat den total automatischen Zyklus mit manueller Last und entlädt vom geprüften Stück.

Der Prüfzyklus kann folgendermaßen beschrieben werden:

Manuelle Last des geprüften Stückes in der Test-Kammer.

Schließung der Kammer.

Evakuierung der Kammer zu einem Wert des Vakuums passend für Dichtheitsprüfung mit Massenspektrometer. Während der Evakuierung der Kammer, macht das System die folgenden Tests auf dem geprüften Stück:

Druckzerfall, zum von groben Lecks aufzudecken;

Evakuierung des geprüften Stückes;

Einen Vakuumwert erreichend, der für Übertragung passend ist, ist das, das Massenspektrometer in Kommunikation mit der Test-Kammer einzusetzen.

Lesung des Hintergrundes, der das Resthelium in der Test-Kammer ist.

Druckregulierung des geprüften Stückes mit Helium.

Dichtheitsprüfung mit Massenspektrometer.

Belüftung der Test-Kammer (Rückkehr zum Atmosphärendruck),

Helium-Wiederaufnahme von geprüftem Stück.

Eröffnung der Kammer

Handbuch entlädt von geprüftem Stück.

Parameter:
