Keramische Shell Helium Leak Detection System-Leck-Rate 1.0*10-9Pa·m3/sec

Produkt-Beschreibung

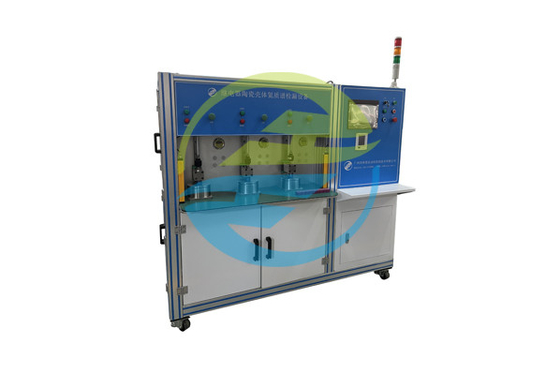

Keramische Shell Helium Leak Detection System

Keramische Shell Helium Leak Detection System-Leck-Rate 1.0*10-9Pa·m3/sec

Einleitung von keramischer Shell Helium Leak Detection System:

Entsprechend dem Grundprinzip der Heliumlecksuche, unter Verwendung des Heliums als Indikatorgas, ermittelt das System automatisch und schnell das Durchsickern des Werkstückes. Wenn es ein Leck gibt, gibt das System eine Warnung.

Entdeckungs-Prozess von keramischer Shell Helium Leak Detection System:

1. Der Betreiber setzt das Werkstück in die örtlich festgelegte Befestigung und bedrängt den Startknopf.

2. Der Vakuumkasten schließt automatisch und die Dichtungen der Befestigung automatisch.

3. Das System staubsaugt automatisch den Vakuumkasten und das Werkstück.

4. Das System füllt automatisch das Produkt mit Helium.

5. Das System führt automatisch Lecksuche auf dem Produkt durch.

6. Wenn das Testergebnis qualifiziert wird:

      a. Das System erschöpft automatisch Helium.

      b. Das System öffnet automatisch die Vakuumkastentür.

      c. Die qualifizierte Anzeigelampe ist eingeschaltet, und der Betreiber entlädt das Produkt.

      d. Der Betreiber installiert das folgende kontrolliert zu werden Produkt, und beginnt einen neuen Prüfungszyklus.

7. Wenn das Testergebnis unqualifiziert ist:

      a. Das System erschöpft automatisch Helium.

      b. Manuell bestätigen die Presse Knopf.

      c. Automatisches unboxing.

      d. Die unqualifizierte Anzeigelampe ist eingeschaltet, und der Betreiber entlädt das Produkt.

      e. Der Betreiber installiert das folgende kontrolliert zu werden Produkt, und beginnt einen neuen Prüfungszyklus.

Eigenschaft von keramischer Shell Helium Leak Detection System:

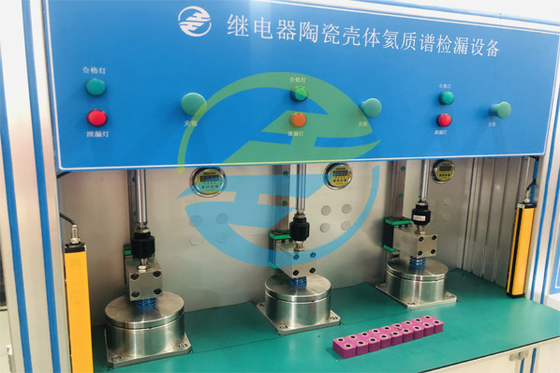

1. Die Ausrüstung hat drei Vakuumkästen, die in der Verknüpfung funktionieren und erfordert nur einen Betreiber, die Ausrüstung zu betreiben.

2. Das Werkstück schließt automatisch den Gesamtprozess im Vakuumkasten ab, der eine glockenförmige Struktur annimmt und automatisch sich öffnen und auf und ab schließen kann. Der Betreiber muss nur Materialien laden und entladen, und das Be- und Entladung sind einfach und bequem.

3. Die Vakuumkastenbefestigung kann bis ein Werkstück auf einmal installieren. Wenn es nicht notwendig ist, das Werkstück zu installieren, kann das entsprechende Werkstückinstallationsloch mit einem Stecker blockiert werden.

4. Die Heliumentdeckung nimmt einen importierten Leckdetektor, mit einer maximalen Lecksuchegenauigkeit von 5 * 10-13Pa an · m3/s. Der Lecksucheprozeß kann die großen und kleinen Leckwerkstücke identifizieren und Heliumgasverbrauch sparen.

5. Die Ausrüstung wird nach dem Zufall mit einem simulierten Leck von PA 1.0E-9 versehen · m3/s, wenn ein Zertifikat von der nationalen Metrologieinstitution ausgestellt ist, für das Leck.

6. Der Abstand zwischen dem Helium füllte Ventil und das Werkstück ist kurz, ist der Gasverbrauch niedrig, und die Produktionskosten werden verringert.

7. Das System wird durch PLC gesteuert. Und zeigen Sie verschiedene Informationen über einen Farbtouch Screen an.

8. Ausrüstungsoperationssicherheit, mit Sicherheitsschutz und Notaus, zurückgestellte Funktion.

9. Der Ausrüstungsentwurf stimmt mit ergonomischen Anforderungen überein.

Parameter von keramischer Shell Helium Leak Detection System:
