Industrielle Heliumrückgewinnungsmaschine mit ≥90% Rückgewinnungsrate für Heliumleckage-Prüfgeräte

Helium verschwindet nicht, nachdem eine Dichtheitsprüfung abgeschlossen ist. Ein großer Teil des Gases verbleibt in der Prüfkammer, den Rohrleitungen und den angeschlossenen Armaturen. Wird nach jedem Zyklus entlüftet, muss kontinuierlich frisches Helium zugeführt werden, um die Produktion am Laufen zu halten. Mit der Zeit wird dies zu einem der höchsten Betriebskosten bei der Helium-Leckprüfung.

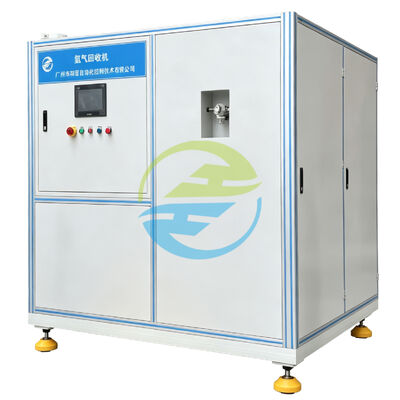

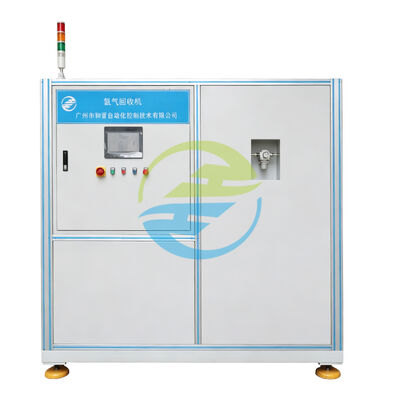

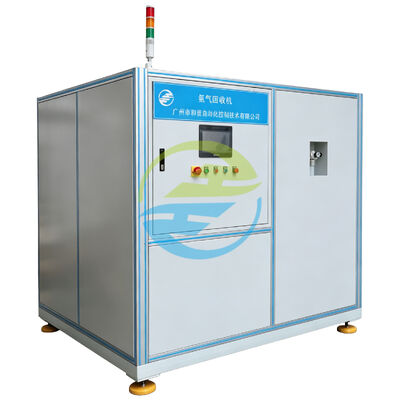

Die Heliumrückgewinnungsmaschine HJ-HS-4 wird zwischen dem Leckprüfgerät und dem Heliumversorgungssystem installiert, um das verbleibende Gas vor der Freisetzung zurückzugewinnen. Anstatt Helium als Einwegverbrauchsmaterial zu behandeln, führt die Maschine es nach Reinigung und Konzentrationsanpassung wieder dem Produktionsprozess zu. Das zurückgewonnene Helium wird komprimiert, gespeichert und bei Erreichen der erforderlichen Betriebsbedingungen wieder der Dichtheitsprüfstation zugeführt.

Anstatt die Dichtheitsprüfmethode selbst zu ändern, ändert das Rückgewinnungssystem die Art und Weise, wie Helium durch die Produktionslinie fließt. Es arbeitet mit vorhandenen Helium-Leckprüfgeräten zusammen und wird Teil des Gaszirkulationsprozesses, ohne den Prüfablauf zu beeinträchtigen.

Der von HeJin entwickelte HJ-HS-4 eignet sich für Produktionsumgebungen, in denen den ganzen Tag über kontinuierlich Helium-Lecktests durchgeführt werden. Unabhängig davon, ob es sich bei der Anwendung um Wärmetauscher, Kühlkomponenten, Automobilteile oder versiegelte Industrieprodukte handelt, hilft das System Herstellern, wiederverwendbares Helium zurückzugewinnen und gleichzeitig eine stabile Produktion aufrechtzuerhalten.

Jede Dichtheitsprüfung endet damit, dass Helium im Prüfkreislauf verbleibt. Obwohl die Menge je nach Produktgröße und Testverfahren variiert, bedeutet die Freigabe des verbleibenden Gases, dass die gleiche Menge vor dem nächsten Produktionszyklus erneut gekauft wird.

Die Rückgewinnung von Helium verändert diesen Prozess.

Anstatt das Gas abzusaugen, leitet die Rückgewinnungsmaschine es in ein geschlossenes Zirkulationssystem. Nach dem Sammeln wird das Helium gereinigt, komprimiert und gelagert, bis es die für die Leckprüfgeräte erforderlichen Betriebsbedingungen erreicht. Erst wenn die überwachte Konzentration unter den voreingestellten Wert fällt, wird frisches Helium zugegeben.

Durch diesen Ansatz kann rückgewonnenes Helium an mehreren Testzyklen teilnehmen, anstatt nur einmal verwendet zu werden.

Die Rückgewinnungsmaschine wird normalerweise zwischen der Helium-Leckprüfstation und der Heliumspeicherquelle installiert.

Während des Betriebs arbeitet das Dichtheitsprüfgerät genauso weiter wie zuvor. Der Unterschied beginnt nach jedem Testzyklus.

Restliches Helium wird automatisch in die Rückgewinnungsleitung geleitet, anstatt abgelassen zu werden. Anschließend erledigt die Rückgewinnungsmaschine die restlichen Prozesse selbstständig, bevor sie qualifiziertes Helium wieder in die Produktionslinie zurückführt.

Da die Rückgewinnungssequenz automatisch abläuft, müssen Produktionsmitarbeiter die Tests nicht unterbrechen oder Gas manuell zwischen verschiedenen Lagertanks umfüllen.

Die Rückgewinnung von Helium ist nur dann sinnvoll, wenn das recycelte Gas weiterhin für die Dichtheitsprüfung geeignet bleibt.

Der HJ-HS-4 überwacht während des gesamten Rückgewinnungsprozesses sowohl die Gaskonzentration als auch den Betriebsdruck.

Wenn die Heliumkonzentration sinkt, wird automatisch frisches Helium hinzugefügt.

Wenn sich der Betriebsdruck ändert, passt das Steuersystem die Rückgewinnungssequenz an, um eine stabile Gaszufuhr aufrechtzuerhalten.

Durch die kontinuierliche Kontrolle dieser Betriebsbedingungen liefert die Maschine recyceltes Helium, das für wiederholte Dichtheitsprüfungsanwendungen geeignet bleibt.

Standardbeschreibung

• ISO 20485 Zerstörungsfreie Prüfung – Dichtheitsprüfung – Prüfgasmethode
• ISO 12100 Sicherheit von Maschinen – Allgemeine Gestaltungsgrundsätze
• IEC 60204-1 Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen
• ISO 8573-1 Klassifizierung der Druckluftqualität (Referenz für die Gasreinigung)
• ISO 14644-1 Sauberkeitskontrolle für Industrieumgebungen

Von der Produktionsausrüstung wird erwartet, dass sie kontinuierlich, oft über mehrere Schichten hinweg, arbeitet, ohne den Fertigungsplan zu unterbrechen. Das Rückgewinnungssystem wurde daher im Hinblick auf einen stabilen Betrieb und eine einfache Wartung konzipiert.

Die Maschine führt nach jedem Lecktest automatisch die Sammlung, Reinigung, Konzentrationsüberwachung und Gasnachfüllung von Helium durch. Bediener müssen lediglich den Betriebsstatus über die Touchscreen-Schnittstelle überwachen, während die Wiederherstellungssequenz gemäß voreingestellten Parametern abläuft.

Der modulare Aufbau vereinfacht zudem die routinemäßige Wartung. Filter, Ventile und wichtige Funktionseinheiten sind so angeordnet, dass sie bequem überprüft und ausgetauscht werden können, was dazu beiträgt, die Wartungszeit bei planmäßigen Wartungsarbeiten zu verkürzen.

HeJin ist auf die Entwicklung und Herstellung automatischer Dichtheitsprüfgeräte für die industrielle Produktion spezialisiert.

Die Produktpalette des Unternehmens umfasst Helium-Leckprüfmaschinen, Helium-Rückgewinnungssysteme, Kältemittel-Füllgeräte, Vakuumsysteme und maßgeschneiderte Automatisierungslösungen für die Automobil-, Kühl-, Wärmeaustausch- und Wärmemanagementfertigung.

Vom mechanischen Design und der elektrischen Integration bis hin zur Softwareentwicklung und Gerätemontage wird jedes Projekt vom Engineering- und Fertigungsteam von HeJin abgeschlossen. Dies ermöglicht es den Kunden, Geräte zu erhalten, die ihren Produktionsanforderungen entsprechen, anstatt ihren Produktionsprozess an Standardmaschinen anzupassen.
